KPM金属板平面度检测

客户需求:

金属板上的平面度测量。必须检查机械部件表面的平面度。对于指定的平面度 ,存在小于15um (微米)的公差。到目前为止，已经用触觉CMM系统测星了平面度。这是一 一个耗时的过程,只能抽样检测。客户希望可以做到全检。

项目挑战:

使用触觉测星方法( CMM系统)预先记录部件的测量数据。为 了将系统升级到100%在线测试系统,打算使用高分辨率,高扫描速度的激光扫描仪。为 了在100%在线测试的生产中使用这种激光辅助测试过程,必须掌握几个挑战:必须保持高速的循环时间,平坦 度值应该与触觉记录值相当。必须考虑到触觉式触控笔尖具有比激光线大得多的尺寸。结果,用激光测星的值假设显着高于触觉测星值。此外 ,必须对表面边缘区域进行特殊处理,因为存在不需要的反射,这会使测量结果失真。

KAM解决方案:

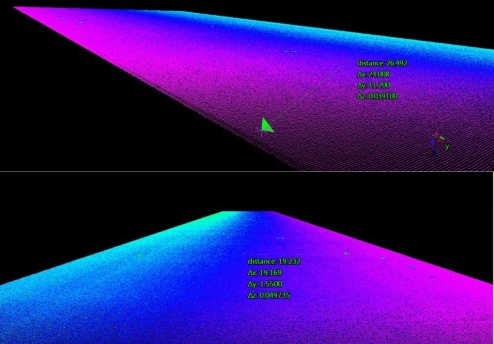

KAM激光扫描仪的优势在于其高分辨率和以高扫描速率记录点云数据。此外 ,它还能够输出几乎无反射的3D点云数据。在此应用程序中,在几秒钟内记录了超过1200万个点。测星精度为千分之几毫米。可以将软件参数达到这样的程度,使得用激光扫描仪测量的平面度值大致对应于触觉测量值。测试区 域的边缘区域进行单独测试。

为客户带来的好处:

事实证明,高分辨率激光扫描仪是客户从离线测试切换到100%平直度在线测试的重要工具。因此，可以提高最终产品的质量,并且可以极大程度的减少机器上的昂贵返I。
