KPM工件尺寸的高精度检测

拟应用场景：

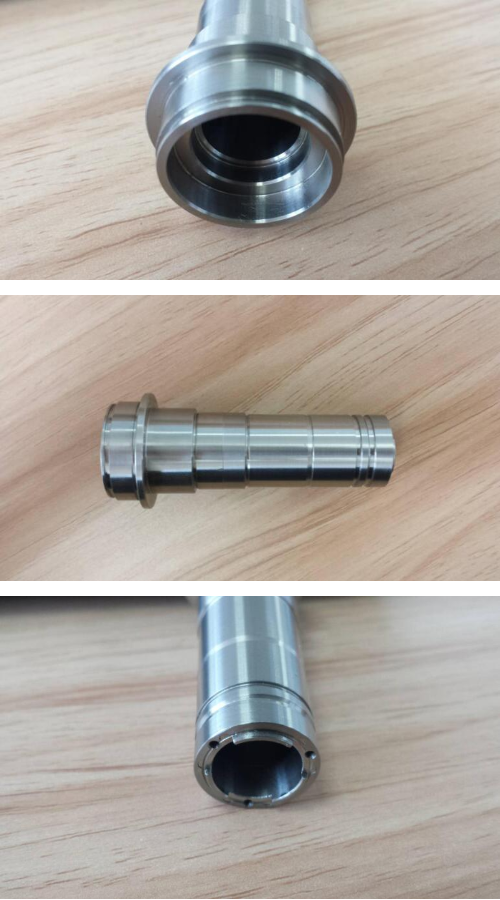

检测高精度要求的工件尺寸

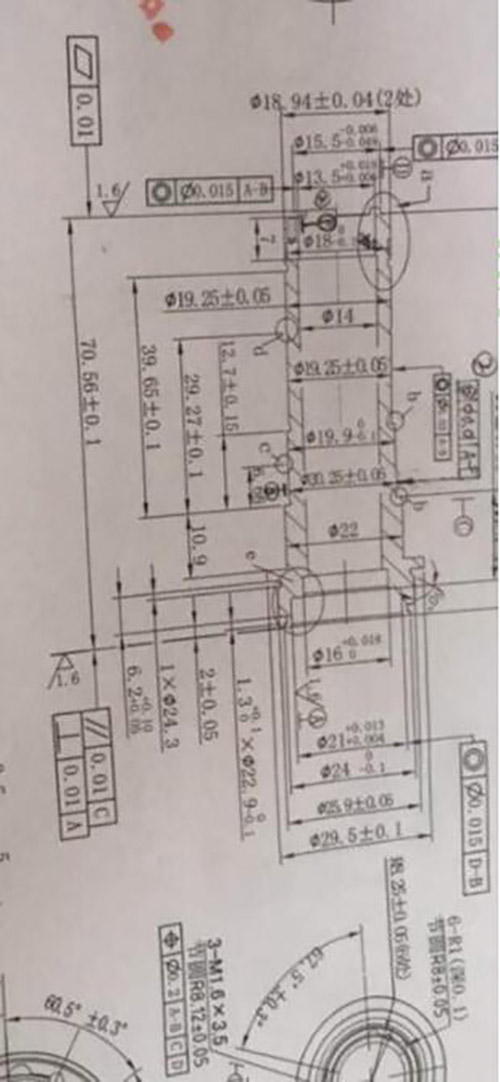

检测要求说明：工件外径为21mm，检测最小公差带为0.017mm；工件内径 86mm，检测公差帶为0.054mm 。

(1)拟检测方案（外径）：

① 扫描仪型号：K6-C15-45

② 扫描仪数量：2 个

③ 实现方法：每个扫描器 X 轴检测范围 45mm，两个可以覆盖 70mm 长的检测尺寸，扫描超过 360 度的旋转面。 如下图所示。

(2) 拟检测方案（内径）：

① 扫描仪型号：K4-20

② 扫描仪数量：1 个

③ 实现方法： 使用标准的 K4-20，在内径上倾斜 20 度测量。

拟方案可行性分析： 高精度工件的外径和内径测量 ，WDT-KAM  都有很好的解决方案 ， 满足客户测量精度要求。
